GYXTW optinen kaapeli
GYXTW (tekniset tiedot)
Kuvaus

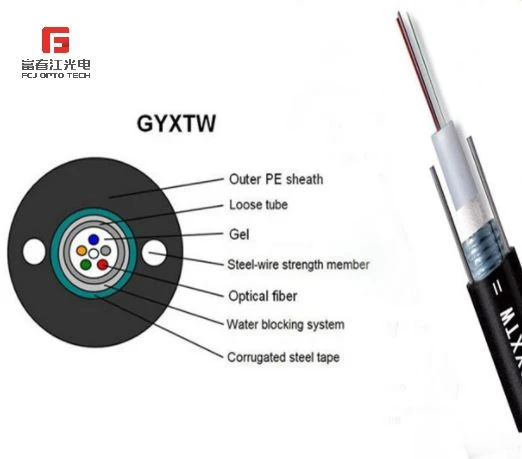

Kuidut, 250 μm, on sijoitettu irtonaiseen putkeen, joka on valmistettu korkeamoduulista muovista. Putket on täytetty vettä hylkivällä täyteaineella. Putki on kääritty PSP-kerroksella pitkittäin. PSP:n ja irtonaisen putken väliin levitetään vettä estävää materiaalia, jotta kaapeli pysyy kompaktina ja vesitiiviinä. Kaksi rinnakkaista teräslankaa asetetaan teräsnauhan molemmille puolille. Kaapeli on viimeistelty polyeteeni (PE) vaipalla.
Ominaisuudet
· Hyvä mekaaninen ja lämpötilan suorituskyky
· Erittäin luja irtonainen putki, joka on hydrolyysinkestävä
· Erityinen putken täyttöseos varmistaa kuidun kriittisen suojan
· Puristuskestävyys ja joustavuus
· PSP parantaa kosteudenkestävää
· Kaksi rinnakkaista teräslankaa takaavat vetolujuuden
· Pieni halkaisija, kevyt ja ystävällinen asennus
· Pitkä toimitusaika
Standardit
GYXTW-kaapeli on standardin YD/T 769-2003 mukainen.
Optiset ominaisuudet
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Vaimennus ( plus 20 astetta ) |
@850nm |
|
|
Vähemmän tai yhtä suuri kuin 3.0 dB/km |
Vähemmän tai yhtä suuri kuin 3.0 dB/km |
|
@1300nm |
|
|
Pienempi tai yhtä suuri kuin 1.0 dB/km |
Pienempi tai yhtä suuri kuin 1.0 dB/km |
|
|
@1310nm |
Vähemmän tai yhtä suuri kuin 0,36 dB/km |
Vähemmän tai yhtä suuri kuin 0,40 dB/km |
|
|
|
|
@1550nm |
Vähemmän tai yhtä suuri kuin 0,22 dB/km |
Vähemmän tai yhtä suuri kuin 0,23 dB/km |
|
|
|
|
Kaistanleveys (luokka A) |
@850nm |
|
|
Suurempi tai yhtä suuri kuin 500 MHz·km |
Suurempi tai yhtä suuri kuin 200 MHz·km |
|
@1300nm |
|
|
Suurempi tai yhtä suuri kuin 1000 MHz·km |
Suurempi tai yhtä suuri kuin 600 MHz·km |
|
|
Numeerinen aukko |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Kaapelin katkaisuaallonpituus |
Pienempi tai yhtä suuri kuin 1260 nm |
Pienempi tai yhtä suuri kuin 1480 nm |
|
|
|
Tekniset parametrit
|
Kaapelin tyyppi |
Kuitumäärä |
Kaapelin halkaisija (mm) |
Kaapelin paino kg/km |
Vetolujuus
Pitkä/lyhytaikainen N |
Puristusvastus
Pitkä/lyhytaikainen N/100mm |
Taivutussäde
Staattinen/dynaaminen mm |
|
GYXTW-2~12 |
2~12 |
10.0 |
105 |
600/1500 |
300/1000 |
10D/20D |
Säilytys-/käyttölämpötila: -40 astetta plus 70 asteeseen
