Taivutukselle herkkä yhteensopiva yksimuotokuitu
Pienihäviöinen taivutukselle herkkä yhteensopiva yksimuotokuitu (G.652D-LLBI)
Tyyppi
Pienihäviöinen taivutukselle herkkä yhteensopiva yksimuotokuitu (G.652D-LLBI)
Vakio
Kuitu täyttää tai ylittää ITU-T G.652.D /G657.A1 tekniset vaatimukset.
Ominaisuus
Ylivoimainen taipumista estävä ominaisuus.
Vähentää merkittävästi 1260-1625nm täyden kaistan vaimennusta
Täysin yhteensopiva G.652 yksimuotokuidun kanssa. Koko kaistan (1260-1626 nm) lähetys.
Matala PMD korkealle bittinopeudelle ja pitkän matkan lähetykselle. Erittäin pieni mikrotaivutusvaimennus, sopii kaikille optisille kaapelityypeille, mukaan lukien nauhat.
Korkea väsymisenestoparametri varmistaa käyttöiän pienellä taivutussäteellä.
Sovellus
Kaikki kaapelirakenteet, 1260-1626nm koko kaistan siirto, mukaan lukien nauha, irtonainen putkikerros, uritettu ydin, keskusputki, tiiviit puskuroidut mallit, nopea optinen FTTH-reititys, optinen kaapeli pienellä taivutussäteellä, pienikokoinen valokuitukaapeli ja laite.
Tekniset tiedot:
|
Attribuutit |
erittely |
||
|
Mittatiedot |
Verhouksen halkaisija |
125.0±0.7 um |
|
|
Verhouksen epäpyöreisyys |
Vähemmän tai yhtä suuri kuin 0,7 % |
||
|
Pinnoitteen halkaisija |
242±5 um |
||
|
Päällystyksen samankeskisyys |
Vähemmän tai yhtä suuri kuin 12 um |
||
|
Pinnoite ei-pyöreä |
pienempi tai yhtä suuri kuin 6 % |
||
|
Ytimen päällystetty samankeskisyys |
Vähemmän tai yhtä suuri kuin 0,5 um |
||
|
Fiber Curl (säde) |
Suurempi tai yhtä suuri kuin 4 m |
||
|
Toimituksen pituus |
2.{1}}.4 (km/kela) |
||
|
Optiset tiedot |
Tila-kentän halkaisija (MFD) |
@1310nm |
9,2±0,4 um |
|
@1550nm |
10,4±0,5 um |
||
|
Vaimennus |
@1310nm |
Vähemmän tai yhtä suuri kuin 0,32 dB / km |
|
|
@1383nm |
Vähemmän tai yhtä suuri kuin 0,32 dB / km |
||
|
@1550nm |
Vähemmän tai yhtä suuri kuin 0,18 dB / km |
||
|
@1625nm |
Vähemmän tai yhtä suuri kuin 0,20 dB / km |
||
|
|
Vaimennus VS. Aallonpituus |
@1285-1330nm, viite λ@1310nm |
Vähemmän tai yhtä suuri kuin 0,03 dB / km |
|
@1525-1575nm, viite λ@1550nm |
Vähemmän tai yhtä suuri kuin 0,02 dB / km |
||
|
Piste epäjatkuvuus |
@1310nm |
Pienempi tai yhtä suuri kuin 0,05 dB |
|
|
@1550nm |
Pienempi tai yhtä suuri kuin 0,05 dB |
||
|
Polarisaatiomuodon dispersio (PMD) |
Suurin yksittäinen kuitu PMD |
Pienempi tai yhtä suuri kuin 0.1 ps/(km1/2) |
|
|
PMD Link Design Value (M=20, Q=0.01%) |
Pienempi tai yhtä suuri kuin 0,06 ps/(km1/2) |
||
|
Tyypillinen arvo |
0.04 ps/(km1/2) |
||
|
Nolladispersion aallonpituus(λ0) |
1312±12 nm |
||
|
Nolladispersion kaltevuus(S0) |
Vähemmän tai yhtä suuri kuin 0,092 ps/(nm2.km) |
||
|
Dispersio |
1550 nm |
Vähemmän tai yhtä suuri kuin 18 ps/(nm.km) |
|
|
1625 nm |
Vähemmän tai yhtä suuri kuin 22 ps/(nm.km) |
||
|
Kaapelin katkaisun aallonpituus λcc |
Pienempi tai yhtä suuri kuin 1260 nm |
||
|
Mekaaniset tiedot |
Todistustesti |
Suurempi tai yhtä suuri kuin 9.0N, suurempi tai yhtä suuri kuin 1.0%, suurempi tai yhtä suuri kuin 100 Kpsi |
|
|
Dynaamisen jännityskorroosion herkkyysparametrit Nd |
Suurempi tai yhtä suuri kuin 20 |
||
|
Pinnoitenauhan voima |
Keskimäärin |
1.5 N |
|
|
Huippu |
1.3-8.9 N |
||
|
Macrobendin menetys |
1 kierros, Φ20mm@1550nm&1625nm |
Pienempi tai yhtä suuri kuin 0,5 dB, pienempi tai yhtä suuri kuin 1,5 dB |
|
|
10 kierrosta, Φ30mm@1550nm&1625nm |
Pienempi tai yhtä suuri kuin {{0}},05 dB, pienempi tai yhtä suuri kuin 0,3 dB |
||
|
Ympäristövaatimukset |
Lämpötilariippuvuus (-60 astetta 85 asteeseen,@1310nm&1550nm&1625nm) |
Vähemmän tai yhtä suuri kuin 0,05 dB / km |
|
|
Lämpötilan kosteusvaihtelu (-10 astetta 85 asteeseen, 98 %RH@1550nm&1625nm) |
Vähemmän tai yhtä suuri kuin 0,05 dB / km |
||
|
Veteen upotus (23±2 astetta, 30 päivää @ 1310nm & 1550nm & 1625nm) |
Vähemmän tai yhtä suuri kuin 0,05 dB / km |
||
|
Kuivalämmitys (85±2 astetta, 30 päivää @ 1310nm & 1550nm & 1625nm) |
Vähemmän tai yhtä suuri kuin 0,05 dB / km |
||
|
Kostea lämpö (85±2 astetta, 85 % RH, 30 päivää @1310nm & 1550nm & 1625nm) |
Vähemmän tai yhtä suuri kuin 0,05 dB / km |
||
Takuu
Yritys valmistaa ja testaa optisia kuituja itsenäisesti, kaikki pätevät kuidut täyttävät teknisten eritelmien vaatimukset.
Pakkaus ja varastointi:
Varmista, ettei kelan ja kuidun pinnalla ole vieraita aineita, kääri se kalvolla ja kannella ja merkitse kuitukoodaus kelaan ja kanteen.
Pakattu valokuitu säilytetään vakiolämpötilassa 25 astetta valonpitävässä varastossa. Tuotteet kiinnitetään laatikkoon, kun ne lähetetään pois varastosta. Pakkauksen numero ja kuitukoodaustiedot on liitetty pakkaukseen, ja elektroninen testiraportti on liitetty jokaiseen lähetykseen.

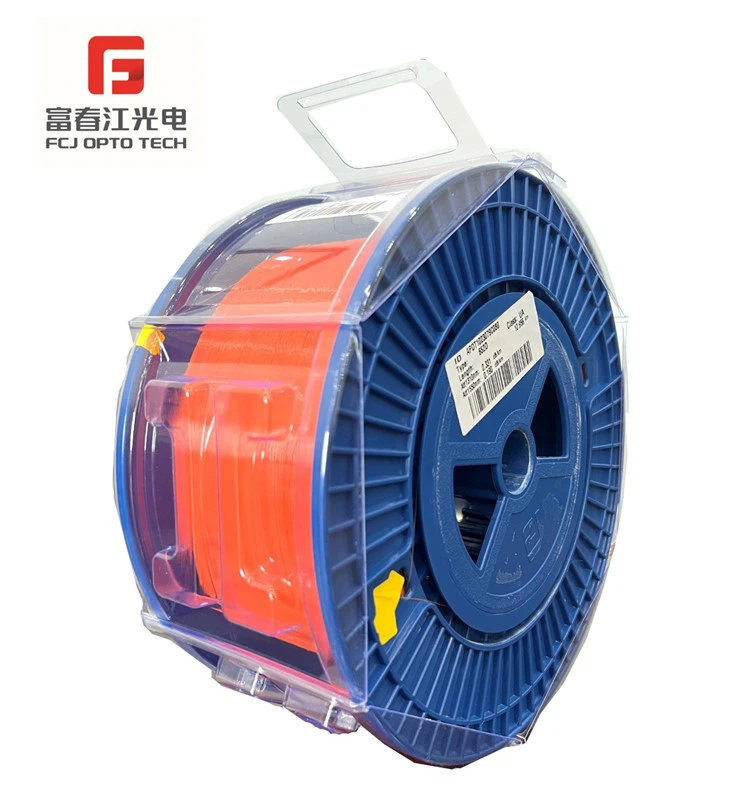

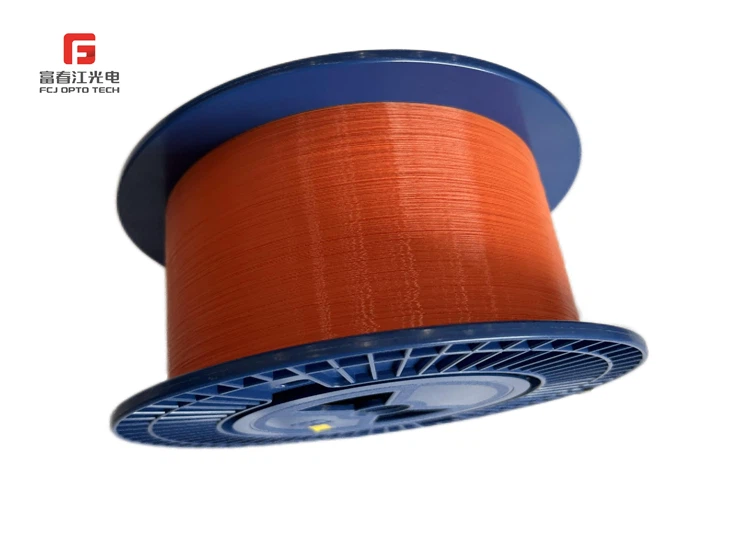

Tuotekuva
Yrityksemme
Zhejiang FCJ Optoelectronic Technology Co., Ltd on Fuchunjiang Groupin ydintytäryhtiö "informaatio- ja viestintäalalla", joka perustettiin vuonna 1992. Yritys on valtion tason korkean teknologian yritys, joka on erikoistunut erilaisten tuotteiden tutkimukseen ja kehitykseen, tuotantoon ja myyntiin. valokuitutyypit, optiset kaapelit, passiiviset optiset laitteet ja johdotustuotteet. Ensimmäinen HYYV-kaapeli Hangzhoussa ja ensimmäinen tietoliikennekaapeli Zhejiangissa syntyivät yhtiössämme. Sisäpiiriläiset kutsuvat sitä optisen viestinnän tukikohdan "Huangpu Military Academyksi". Se on saavuttanut täyden kattavuuden aihio-, kuitu- ja kaapeliteollisuusketjulla, jonka vuotuinen tuotanto on 600 tonnia kuidun esivalmistettua aihiota, 30 miljoonaa ydinkilometriä kuituvetoa, 20 miljoonaa ydinkilometriä kaikenlaisia optisia tietoliikennekaapeleita, 1 miljoona kilometriä GJXFH:ta. ja 10 miljoonaa sarjaa erilaisia passiivisia laitteita.
